一、产品概述：
本产品适用于考核电工产品，外壳和密封在淋雨环境下能否保证设备和元件良好性能的试验。本产品采用科学设计，使得该设备能够逼真的模拟滴水，淋水等各种环境。走进全面的控制系统以及变频技术的采用，使得降雨量试品架的回转角度，喷水摆杆的摆动角度以及喷水量摆动频率都可自动的调节。
二、符合标准：
本系列产品参考GB4208-2008外壳防护等级GB/T 4942.1-2006及GB 2423.38-2005《电工电子产品基本环境试验规程试验R：水试验方法》、GB/T10485-2007、GB 4706、GB 7000，UL1598.19.17.1、UL1598.19.18.2、UL153、UL1703、UL1741、UL514B、UL1278、UL1571、UL60507等标准等国家标准中相对应的技术参数设计制造。
垂直滴水试验装置是根据GB4208-2008的IPX1和IPX2条款及IEC60529等标准要求设计制造，适用于防水等级第二特征数字为1（IPX1）和2（IPX2）的电气设备防水试验。
三、系统组成：

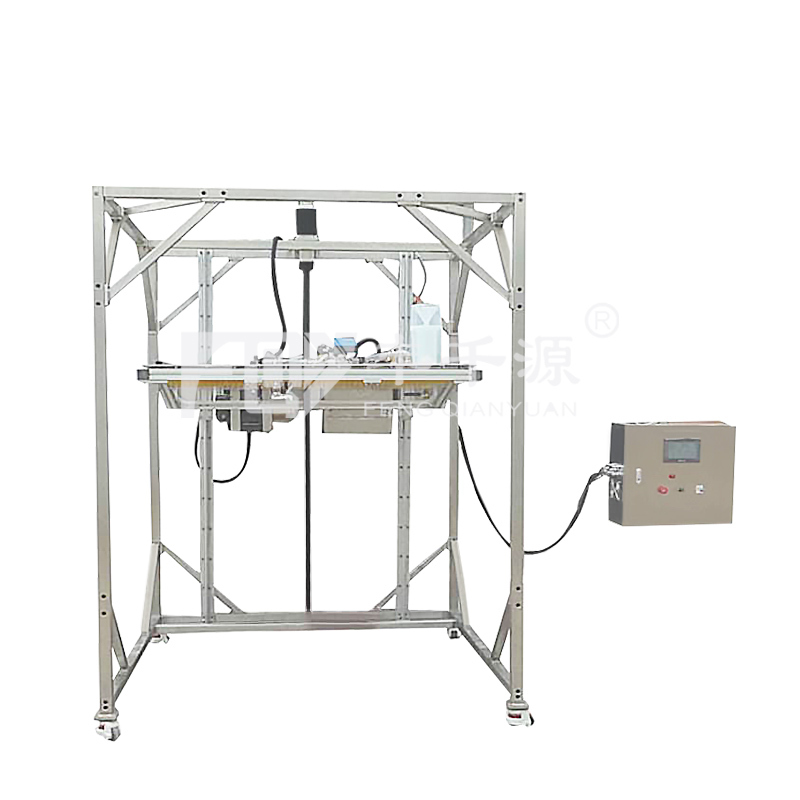

垂直滴雨试验装置分别由测试操作台、储水槽（客户自备）、控制箱、转盘、和喷淋系统组成。
四、主要技术参数：
①垂直滴雨试验装置：
- 滴水面积：1000 X 1000 X高200mm ；
- 滴水针孔：￠0.4mm ；
- 针孔距距:20x20mm ；
- 滴水时间：1-99mm 每分钟或更多可以通过触摸屏设置；
- 降雨量 ： 1mm/min~3 mm/min ~5 mm/min可调，用户自设定参数；
- 滴水高度：样品距离针头200mm，滴水盘最大离地高度1500mm，可调节；
- 空气压力清洁：试验完毕后，自动排干滴水箱水，然后喷气3分钟，时间可设定；
- 机架材料：镀膜铝合金型材；
- 安装方式：挂墙式与落地式两种可选；
- 升降：直流电动升降马达驱动，不锈钢丝杆、滑轮导轨辅以锁紧螺母升降装置；
②通用转盘系统：
- 转盘直径：500mm；
- 转盘转速：1-3转/分钟，可调；
- 转盘角度：可倾斜15度；
- 转盘材料：304不锈钢，激光切割而成，配绑带固定样品；
- 带电测试：配防水插座（预先注明）；
- 转盘高度：双层可调节高度，调节机构为螺杆原理；
- 转盘移动性：四个万向脚轮任意移动，带刹车；
- 转盘材料：304不锈钢；
- 转盘动力系统：电机+减速系统+变频器。
③ 控制系统：
- 采用触摸屏和PLC控制系统；
- 水泵流量控制：采用变频器调速；
- 喷水流量：通过流量计闭环反馈系统，可触摸屏直接设定；
- 触摸屏： 7寸 真彩；
- 控制功能：滴水盘上下高度、摆管角度、喷水流量、转盘转速、测试时间设定、滴水盘自动排水并吹干；
保护装置：漏洞保护、缺水保护、过载保护、安全距离保护。
